Spectrométrie de masse des ions secondaires (SIMS)

1_c_p_spectrometrie_masse_ions_secondaires_SIMS_00235.jpg Spectrométrie de masse des ions secondaireThumbnailsSpectrométrie de masse des ions secondaireSpectrométrie de masse des ions secondaireThumbnailsSpectrométrie de masse des ions secondaireSpectrométrie de masse des ions secondaireThumbnailsSpectrométrie de masse des ions secondaireSpectrométrie de masse des ions secondaireThumbnailsSpectrométrie de masse des ions secondaire

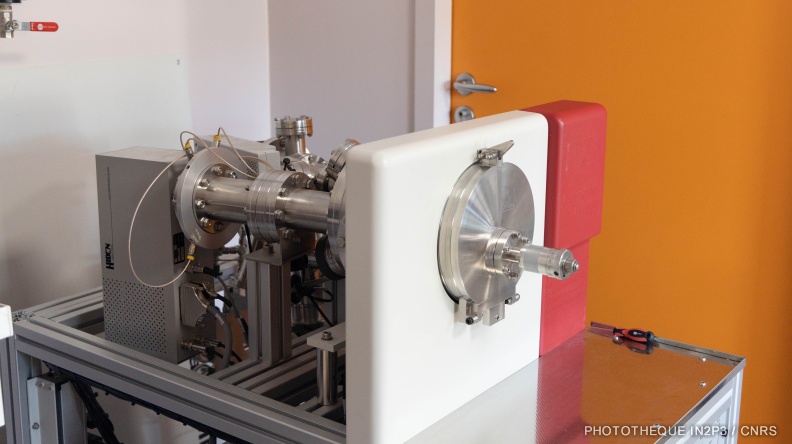

Spectrométrie de masse des ions secondaires (SIMS)


Modèle : Compact SIMS d’Hiden Analytical.
Le SIMS « statique »
– Intensité faible des ions incidents ( 1nA/cm2) pulvérisation faible.
– Spectre surface avec m compris entre 0 et 300 amu.
– Analyse chimique (qq nm).
Le SIMS « dynamique »
– Intensité importante des ions incidents ( 1mA/cm2) pulvérisation forte (> 10µm/h).
– Analyse élémentaire en fonction de la profondeur.
– Méthode destructrice.
Faisceau :
– Energie/courant:1 to 5 keV / up to 400nA
– Gaz: Oxygène ou Argon
– Taille faisceau : < 50μm (imagerie) ,80 μm en profilométrie
– Résolution : 2 nm
– Détection qq ppm at
